Mikro-Überdruckventil
HYDRAULISCHE DRUCKBEGRENZUNG / MINIATUR- UND KARTUSCHENKONSTRUKTIONEN
Auf Druck und Bypass-Durchfluss abgestimmte Überdruckventile
MH liefert kompakte hydraulische Druckbegrenzungsventile für Ventilblöcke, Hydraulikaggregate, Prüfgeräte und kundenspezifische Steuerkreise. Miniaturkartuschen und größere Hydraulikkonfigurationen bieten unterschiedliche Einbauräume und Durchflusskapazitäten.
Ein Überdruckventil muss den erforderlichen Bypass-Durchfluss zulassen und gleichzeitig den Kreislaufdruck innerhalb des vorgesehenen Grenzwerts halten. Definieren Sie gemeinsam den Öffnungspunkt, den Druck bei Entlastungsströmung, den Auslassgegendruck und das Rücksetzverhalten.
CZYLF-Serie, 4 mm Bohrung. Für die gesamte Serie sind separate Betriebsdruckbereiche verfügbar; Die Ein- und Rücklaufschnittstellen müssen zum Hydraulikkreislauf passen.
Kompakte Schaltungen und OEM-Baugruppen
Zu den folgenden Produktbeispielen gehören 2,5-mm-Patronenventile, 4-mm-Kompakt-Überdruckventile und 10-mm-Hydraulikkonfigurationen. MH übernimmt auch die Entwicklung kundenspezifischer Überdruckventile in Bezug auf Installationsschnittstelle, Druck-Durchfluss-Leistung und Abnahmeanforderungen, ohne dass interne Teilezeichnungen erforderlich sind.
Geben Sie den vollständigen Entlastungszyklus an
Eröffnungspunkt
Definieren Sie den Durchflussschwellenwert zur Identifizierung der Öffnung, die Flüssigkeitstemperatur und die zulässige Drucktoleranz. Ein als Arbeitsdruck bezeichneter Druck ist nicht automatisch der Öffnungs- oder Setzdruck.
Druck bei erforderlichem Entlastungsstrom
Wenn der Durchfluss zunimmt, kann der zum Durchströmen erforderliche Druck über den Öffnungspunkt hinaus ansteigen. Geben Sie den maximal zulässigen Kreisdruck beim tatsächlichen Bypass-Durchfluss an, nicht nur den anfänglichen Öffnungswert.
Schließung nach Druckabfall
Wiederanbringungsdruck und Undichtigkeiten nach dem Anschließen wirken sich auf die Wiederherstellung des Kreislaufs aus. Die Öffnungs- und Schlusspunkte können unterschiedlich sein; Der akzeptable Druckbereich sollte für den Betriebszyklus definiert werden.
Ein Eröffnungs-/Schließbeispiel
AQF3-0200 hat einen spezifizierten Öffnungsdruck von 9,3 ±0,3 MPa und einen Schließdruck von mindestens 8 MPa, bei einem Arbeitsdruck von 9,8 MPa und einem Durchfluss von 1,3 l/min. Die Werte beschreiben die hydraulische Leistung und das Öffnungs-/Schließfenster.
Passen Sie die Leistung an das Ventilformat an
Kleine Patronen und größere hydraulische Entlastungskonfigurationen erfüllen unterschiedliche Druck-, Durchfluss- und Verpackungsanforderungen. Die folgenden Abbildungen gehören zu ihrem jeweiligen Modell; Durchflusswerte definieren keine universelle Druck-Durchfluss-Kurve.

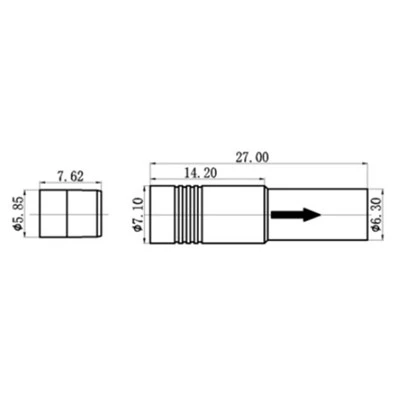

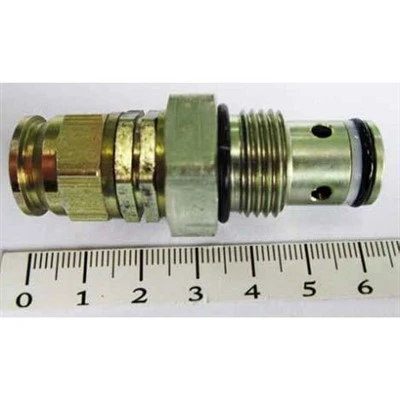

Miniatur- und Kartuschenreliefelemente
| Kompaktes Modell | Individuelle Designreferenz |
|---|---|

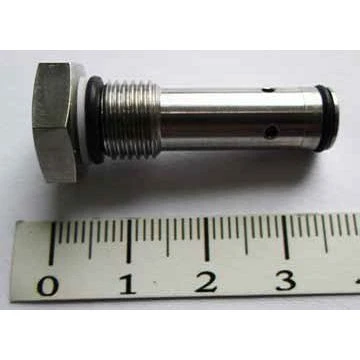

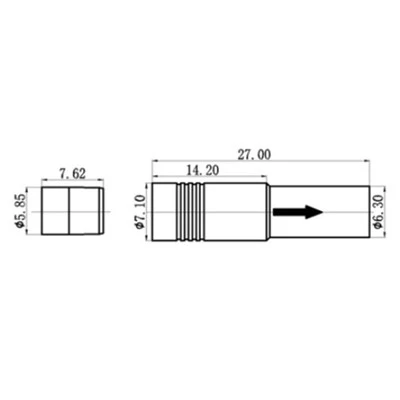

| YLF4-0200 Patronenentlastung |
2,5 mm Bohrung; Kein. 15 Luftfahrthydrauliköl; -55 bis +135 Grad; Öffnungsdruck größer oder gleich 21 MPa; Durchfluss größer oder gleich 1,5 l/min. |
| YLF4-0201 Öffnungsdruckvariante |
Spezifizierter Öffnungsdruckbereich: 20–20,5 MPa. |
| YLF6-0201 Hochdruck-Miniatur |
2 mm Bohrung; Hydrauliköl; Arbeitsdruck 44,5 MPa; -55 bis +70 Grad; Durchfluss 10,8 l/min; Masse kleiner oder gleich 8 g. |
| AQF5-0201 Kleine hydraulische Entlastung |
2 mm Bohrung; Kein. 15 Luftfahrthydrauliköl; Arbeitsdruck 22,5 MPa; -55 bis +70 Grad; Durchfluss 1,3 l/min; Masse kleiner oder gleich 8 g. |
Kompakte Druckbereichsoptionen
| Serienreferenz | Druck und Temperatur |
|---|---|
| CZYLF-1 / -1A / -1B | 4 mm Bohrung; Hydrauliköl; -20 bis +80 Grad. Die Serie umfasst separate Betriebsdruckbereiche von 0,5–5 MPa, 3–12 MPa und 8–20 MPa. |
Größere hydraulische Flusswege
| Hydraulisches Modell | Individuelle Designreferenz |
|---|---|

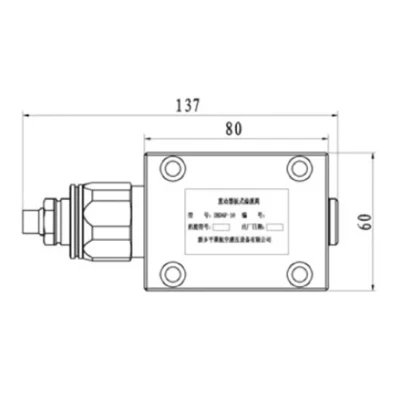

| DBD6P | 10 mm Bohrung; Arbeitsdruckbereich 0-31,5 MPa; mineralisches Hydrauliköl; -20 bis +80 Grad. |
| RV2-10 | 10 mm Bohrung; Hydrauliköl; angegebener Durchflussbereich 12–114 l/min; Umgebungstemperaturbereich -40 bis +120 Grad. |
Sorgen Sie für Rückdruck und Entlastungswärme
Gegendruck in der Rücklaufleitung
Der Rücklaufanschluss ist nicht immer drucklos. Je nach Ventilaufbau kann der Gegendruck das Öffnungs- und Entlastungsverhalten beeinflussen. Stellen Sie den minimalen, maximalen und vorübergehenden Ausgangsdruck bereit, einschließlich etwaiger gemeinsamer Rücklaufleitungseffekte.
Intermittierende Entlastung oder kontinuierlicher Bypass
Ein kurzes druckbegrenzendes Ereignis und ein anhaltender Bypass stellen unterschiedliche thermische und Ausdaueranforderungen dar. Geben Sie an, wie lange das Ventil entlastet, wie oft das Ereignis auftritt und ob es den vollen Pumpenstrom durchlassen muss.
Schätzen Sie die Wärmelast
Die über einen Drosselungsentlastungsweg verlorene hydraulische Leistung kann wie folgt geschätzt werden:
P (kW)=Δp (MPa) × Q (L/min) / 60
Bei einem Beispielkreislauf mit 10 MPa Druckabfall und 3 l/min Bypass-Durchfluss beträgt die hydraulische Verlustleistung etwa 0,5 kW. Die tatsächliche Ölerwärmung hängt von der Dauer, dem Ölvolumen und der Wärmeabgabe ab. Hierbei handelt es sich um eine Schaltungsberechnung, nicht um eine Ventilleistungsbewertung.
Temperaturspezifische Konstruktion
Dichtungen, Federverhalten, Spiele und Flüssigkeitsviskosität ändern sich mit der Temperatur. MH unterstützt die Konstruktion, Präzisionsfertigung, Montage und Leistungsvalidierung von Hochtemperatur-Mikrohydraulikventilen für einen Einsatz von +200 Grad. Die oben genannten Modellbeispiele behalten ihre eigenen spezifizierten Temperaturbereiche bei.
Sorgen Sie dafür, dass der Prüfstandstest der Schaltungsaufgabe folgt
Die Druckeinstellung allein zeigt nicht die volle Leistung an. MH kombiniert Federkraftprüfungen, Dichtflächen- und Passungskontrolle, saubere Montage, Druckflussprüfung und Öffnungs-/Schließprüfung. Das Prüfprotokoll verknüpft das gemessene Verhalten mit den Flüssigkeits-, Temperatur- und Auslassbedingungen.
| Verifizierungsaufgabe | Was das Abnahmeprotokoll definieren sollte |
|---|---|
| Der Druck steigt und sinkt | Öffnungs- und Schließkriterien, Rampenmethode, Flüssigkeitstemperatur, Drucktoleranz und der zur Identifizierung jedes Punkts verwendete Durchfluss. |
| Entlastung bei Betriebsdurchfluss | Erforderlicher Durchfluss, Druck bei diesem Durchfluss, Ausgangsgegendruck und zulässiger Maximaldruck. Überprüfen Sie das vorgesehene Betriebsfenster und nicht eine isolierte Einstellung. |
| Leckage unterhalb der Öffnung / nach dem Schließen | Prüfdruck, zulässige Leckrate, Flüssigkeit, Haltezeit und ob die Messung vor dem Öffnen oder nach einem Entlastungszyklus erfolgt. |
| Dauerhaftigkeit des Regelverhaltens | Druckzyklen, Entlastungsdauer, Temperatureinwirkung und akzeptable Drift beim Öffnen, Schließen oder Lecken nach dem Zyklus. |
Fragen zur Entlastungsventiltechnik
Bedeutet ein Arbeitsdruck von 44,5 MPa, dass das Ventil bei 44,5 MPa öffnet?
Nein. Der Arbeitsdruck beschreibt den angegebenen Betriebsdruckzustand. Der Öffnungspunkt muss separat angegeben werden, es sei denn, die Konstruktionsdaten weisen beide ausdrücklich als identisch aus.
Warum kann der Druck weiter ansteigen, nachdem das Ventil zu öffnen beginnt?
Das Ventil benötigt eine ausreichende Öffnungsfläche, um den zunehmenden Durchfluss durchzulassen. Der daraus resultierende Druckanstieg über den Öffnungspunkt wird oft als Drucküberlagerung bezeichnet. Bewerten Sie den Druck bei der erforderlichen Entlastungsströmung.
Wie sollte der Bypass-Strom gewählt werden?
Verwenden Sie den größten Durchfluss, den der Entlastungspfad im definierten Ereignis bewältigen muss. Abhängig vom Kreislauf kann es sich dabei um eine volle Pumpenförderung, einen aktuatorinduzierten Durchfluss oder eine thermische Ausdehnung eines eingeschlossenen Volumens handeln.
Beeinflusst der Rücklaufdruck die Einstellung?
Dies kann je nach Konstruktion und Entwässerungsanordnung der Fall sein. Identifizieren Sie den tatsächlichen Rücklaufdruck und seine Schwankung, wenn Sie das Ventil und seine Testbedingungen definieren.
Kann ein thermisches Entlastungsventil mit geringem Durchfluss ein hydraulisches Hauptentlastungsventil ersetzen?
Nicht automatisch. Die Entlastung einer Flüssigkeitsexpansion aus einem geschlossenen Volumen ist eine andere Aufgabe als die kontinuierliche Umgehung einer Pumpe. Der erforderliche Durchfluss, die Ereignisdauer und das Druckregelverhalten bestimmen das geeignete Design.
Bietet ein Rückschlagventil die gleiche Druckbegrenzungsfunktion?
Ein Rückschlagventil steuert die Durchflussrichtung und die umgekehrte Isolierung. Ein Überdruckventil öffnet einen druckabhängigen Bypasspfad. Einige Schaltkreise erfordern beide Funktionen, die separat angegeben werden müssen.
Was hilft bei der Untersuchung von Druckabweichungen oder fehlgeschlagenem Wiedereinsetzen?
Notieren Sie den Ölzustand, die Temperatur, den Druckwechsel, den Rücklaufdruck und die Leckage vor und nach dem Ereignis. Sitzverunreinigungen, Federschwankungen, Verschleiß oder veränderte Schaltkreisbedingungen können das Ergebnis beeinflussen; Das Testprotokoll hilft bei der Unterscheidung.
Veröffentlichte Reliefentwürfe und Schaltkreisfunktionen
Sehen Sie sich die entsprechende Detailseite für das Installationsbeispiel an. Geben Sie für einen benutzerdefinierten Umschlag oder Betriebszyklus die Schaltungsanforderungen an, anstatt davon auszugehen, dass ein ähnlicher Umriss das gleiche Entlastungsverhalten aufweist.
| Weiter mit | Technischer Schwerpunkt |
|---|---|
| 4 mm hydraulisches Überdruckventil | CZYLF-Kompaktserie und Betriebsdruckoptionen. |
| 2,5-mm-Patronen-Überdruckventil | Referenzen zu Luftfahrthydrauliköl, Kartuschenformat und Öffnungsdruck. |
| 10 mm Hochdruck-Hydraulik-Überdruckventil | DBD6P-Installation und hydraulischer Druckbereich. |
| Miniatur- und Kompakt-Rückschlagventile | Einwegisolierung statt hydraulischer Bypass-Druckbegrenzung. |
| Präzisions-Hydraulik- und Pneumatikventile | Breiteres Angebot an Flüssigkeitssteuerung, Herstellung und OEM-Programmunterstützung. |
Senden Sie den Druck-Fluss-Dienst
Stellen Sie den Normal- und Spitzeneinlassdruck, das erforderliche Öffnungs- und Schließverhalten, den maximalen Druck beim Bypassfluss, den Auslassgegendruck, die Flüssigkeit, die Temperatur, die Ereignisdauer und die Montageschnittstelle bereit. Geben Sie die voraussichtliche Menge an. MH kann das komplette Überdruckventil entwickeln oder ein bestehendes Ventildesign herstellen.
